冠旭CPS太陽能支架


CPS太陽能支架簡介

冠旭CPS太陽能支架
起源於自家廠房要裝設太陽能板,而研發的高性能太陽能支架
業界首創BIPV(Building-integrated photovoltaics)建築整合太陽能施工,
太陽能板作為屋頂,可透光,沒有屋頂浪板聚熱帶來的模組熱衰竭,
延長太陽能板發電壽命,是實用型的太陽能支架。
業設計,精準用料,防水抗颱,提升建築的結構安全性。

產品介紹
抗颱風機能的支架,通過中科院風洞試驗,可耐17級風
免屋頂浪板,有透光性,減緩浪板聚熱產生的熱衰竭
維持太陽能模組20到25年的發電週期

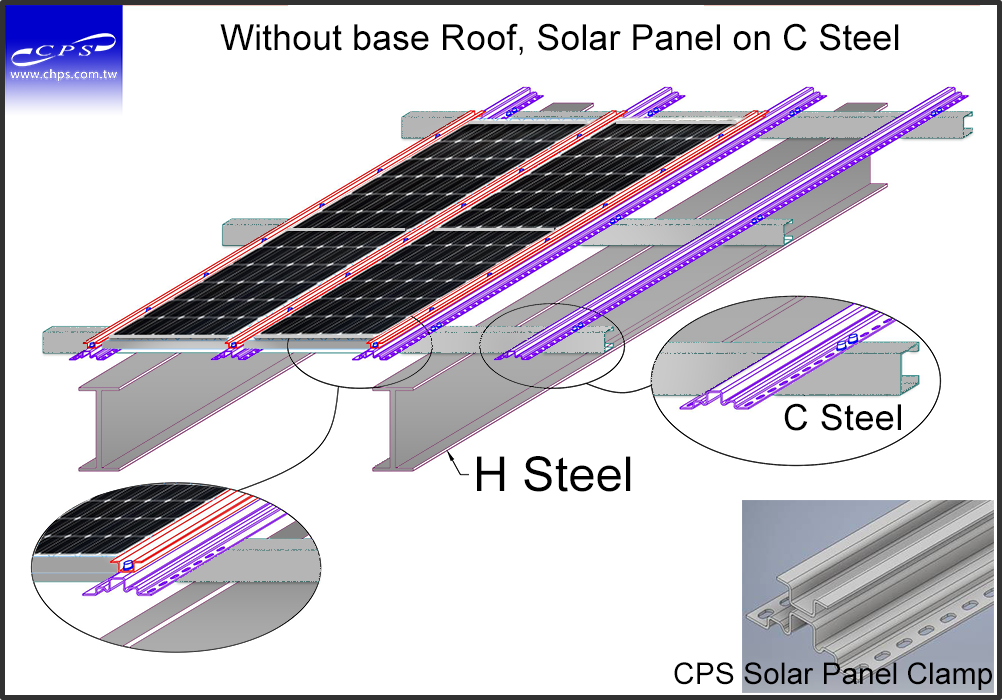

並排式工法-將支架銜接於模組兩端,結構堅固
鍍鋅鋼材,專業防水設計,雨天不漏水
通過美國、日本等多國專利設計
堅韌、防水、抗颱風,節省空間

研發理念
經過多年設計研發與改良,成功開發出屋頂無浪板的專利支架,除了安裝簡單與快速,具備堅固耐用,並可節省屋頂浪板的費用。太陽能板本身是玻璃,會透光,所以白天屋頂無浪板設計可經由太陽能板透光並節省室內電燈等費用,也不需要保留採光浪板。
本太陽能支架為了增加抗颱風強度的需求,材質選用標準熱浸鍍鋅鋼(HGI),經由冷彎滾壓成型方法加工(Cold Roll Forming),強度比鋁還高更抗颱,經中科院測試可通過17級風速,價格也比鋁更有競爭優勢。支架抗腐蝕性評估可達25年以上,專業設計與大量生產,具有價格優勢並大量降低客戶的投資成本。

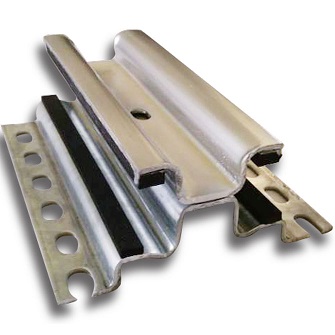

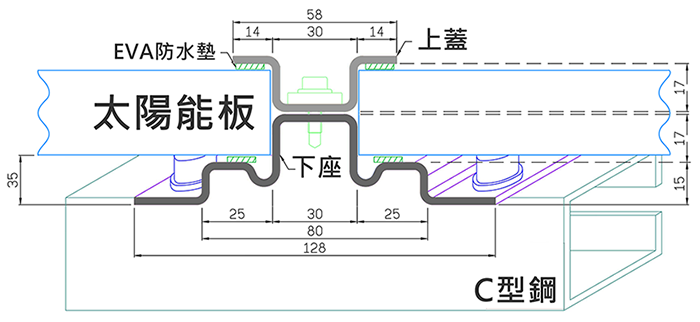

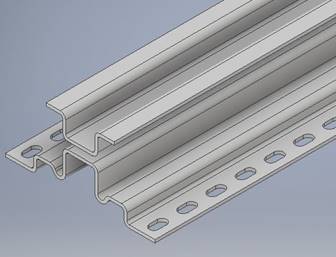

上蓋 下座

   :

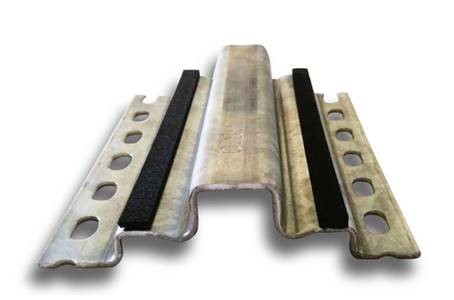

太陽能鍍鋅鋼支撐架2.5mm厚度

  1. 有通過多國與台灣專利的設計,台灣共有二十多項專利,詳細請參考冠旭網站。
  2. 簡易安裝與快速,並且達到屋頂防水效果。
  3. 可搭配無屋頂浪板的棚架式防水或是有屋頂浪板二種設計工法。
  4. 價格更有競爭優勢,節省浪板與鋁支架的費用,省工也省錢。
  5. 保險費用更便宜,比有浪板的案場可以節省15%左右。
  6. 發電效益比有浪板式的高5-10%,投資者可以更快回收成本。
  7. 無浪板的設計可以讓太陽能板與金屬支架隔絕讓發電更穩定,並解決因屋頂浪板導致太陽能板過熱產生熱衰竭的問題,延長太陽能板的使用壽命。
  8. 公司提供防水施工安裝太陽能板以及相關安裝的技術交流。

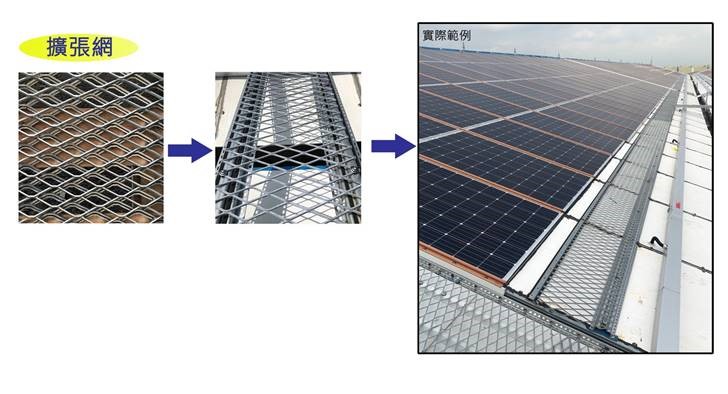

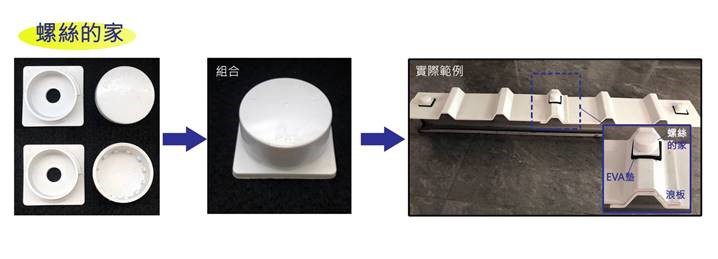

相關配件


影片

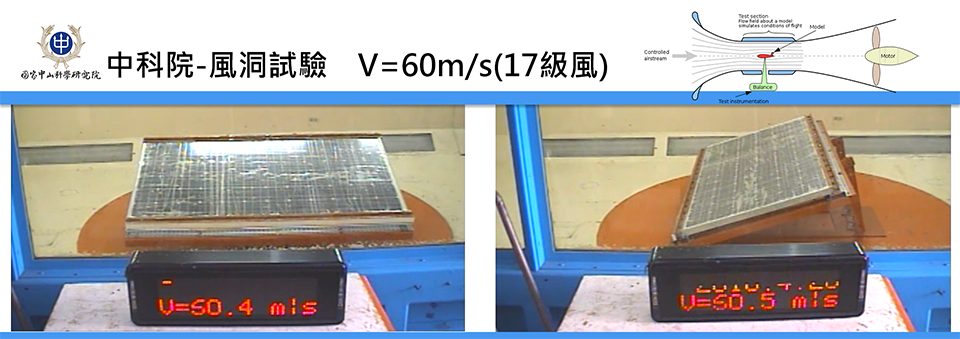

中科大-風洞試驗(正面)
中科大-風洞試驗(側面)

CPS抗颱支架理念

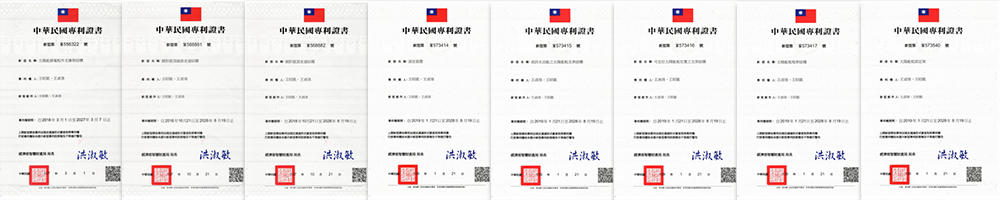

專利證書

新型第M556322 新型第M568881 新型第M568882 新型第M573414
新型第M573415 新型第M573416 新型第M573417 新型第M573540
新型第M573541 新型第M573542 新型第M573917 新型第M595363
新型第M607277 發明第 I695576 發明第 I696746 發明第 I702329
美國專利US10,0917,041 B2  新型第 M583872 新型第 M584066 新型第 M584067
新型第 M584068 新型第 M586738 新型第 M588716 新型第 M588924
新型第 M608987 新型第 M609008 新型第 M612775 發明第 I703298
發明第 I703810 發明第 I725926 發明第 I731829 發明第 I745235
設計第 D214460 汶萊專利第 BN/N/2019/0092



太陽能相關專利54案, 建材相關33案,合計87案專利

  1. 中華民國 太陽能板頂棚防水結構 發明 109146065 I731829
  2. 中華民國 太陽能板固定於支撐樑結構 新型 109214418 M609008
  3. 中華民國 太陽能板固定於C形鋼架結構 新型 109214213 M607277
  4. 美國 太陽能板固定於C形鋼架結構 發明 17/142,832
  5. 中華民國 太陽能板固定於C形鋼架結構 發明 109137537
  6. 中華民國 太陽能板組裝結構 新型 109214214 M608987
  7. 中華民國 太陽能板組裝結構 發明 109137538
  8. 中華民國 太陽能板安裝結構 發明 109137539 I725926
  9. 中華民國 用於安裝太陽能板之墊塊 設計 109305981
  10. 中華民國 推窗裝置 新型 109212614
  11. 中華民國 太陽能板固定架鎖固結構 新型 109210809
  12. 中華民國 太陽能板固定架緊固結構 發明 109128328
  13. 中華民國 頂棚固定架 發明 108133174 I695576
  14. 中華民國 太陽能發電板固定架 新型 108211286 M588924
  15. 中華民國 太陽能板固定結構 新型 108207804 M583872
  16. 中華民國 太陽能板防水拼接結構 新型 108207929 M584068
  17. 美國 太陽能板防水拼接結構 發明 16/862,369
  18. 中華民國 太陽能板防水拼接結構 發明 108121619 I703298
  19. 泰國 太陽能板防水拼接結構 發明 2001002616
  20. 菲律賓 太陽能板防水拼接結構 發明 1-2020-050146
  21. 韓國 太陽能板防水拼接結構 發明 10-2020-0053931
  22. 日本 太陽能板防水拼接結構 發明 2020-082560
  23. 印度 太陽能板防水拼接結構 發明 202014018623
  24. 印尼 太陽能板防水拼接結構 發明 P00202003551
  25. 澳洲 太陽能板防水拼接結構 發明 2020202898
  26. 中華民國 太陽能板固定架 新型 108207440 M584067
  27. 中華民國 太陽能板固定架鎖固結構 新型 108206847 M584066
  28. 越南 具防水絕緣功能之太陽能板支架結構 發明 1-2019-03366
  29. 美國 具防水絕緣功能之太陽能板支架結構 發明 16/448,525 10,917,041
  30. 泰國 具防水絕緣功能之太陽能板支架結構 發明 1901004664
  31. 菲律賓 具防水絕緣功能之太陽能板支架結構 發明 1-2019-000274
  32. 馬來西亞 具防水絕緣功能之太陽能板支架結構 發明 PI2019003966
  33. 韓國 具防水絕緣功能之太陽能板支架結構 發明 10-2019-0077438
  34. 日本 具防水絕緣功能之太陽能板支架結構 發明 2019-124745
  35. 印度 具防水絕緣功能之太陽能板支架結構 發明 201914025166
  36. 印尼 具防水絕緣功能之太陽能板支架結構 發明 P00201906690
  37. 汶萊 具防水絕緣功能之太陽能板支架結構 發明 BN/N/2019/0092 BN/N/2019/0092
  38. 澳洲 具防水絕緣功能之太陽能板支架結構 發明 2019204684
  39. 中華民國 太陽能板拼接防水結構 新型 108206846 M595363
  40. 中華民國 太陽能發電板頂棚 新型 108206848 M586738
  41. 中華民國 太陽能發電板頂棚 發明 108118728 I703810
  42. 中華民國 太陽能板之雨遮件 新型 107211393 M573917
  43. 中華民國 太陽能板之棚架結構 新型 107211392 M573542
  44. 中華民國 太陽能板之棚架構造 新型 107211391 M573541
  45. 中華民國 太陽能板固定架 新型 107211390 M573540
  46. 中華民國 太陽能板框架結構 新型 107211389 M573417
  47. 中華民國 可定位太陽能板位置之支架結構 新型 107211388 M573416
  48. 中華民國 具防水功能之太陽能板支架結構 新型 107211387 M573415
  49. 中華民國 網形屋頂維修走道結構 新型 107211386 M568881
  50. 中華民國 網形屋頂走道結構 新型 107211385 M568882
  51. 中華民國 網形屋頂走道結構 發明 107128960 I696746
  52. 中華民國 固定裝置 新型 107211384 M573414
  53. 中華民國 太陽能發電板件支撐架結構 新型 106203223 M556322
  54. 中華民國 太陽能發電板件支撐架結構 發明 106107516
  55. 中華民國 支撐裝置 新型 108212202 M588716
  56. 中華民國 支撐裝置 發明 108133173 I702329
  57. 中華民國 板材之部分 設計 110300664
  58. 中華民國 塑製板材 新型 110201382 M612775
  59. 美國 塑製版材 發明 17/181,705
  60. 中華民國 塑製板材 發明 110104202
  61. 中華民國 塑形磚結構 新型 102209556 M464494
  62. 美國 立體紋路發泡板製造方法 發明 13/301,244
  63. 中華民國 立體紋路發泡板結構 新型 100221490 M427258
  64. 日本 立體紋路發泡板結構 新型 2011-7133 3173688
  65. 中國大陸 立體紋路發泡板結構 新型 201120459509.4 201120459509.4
  66. 中國大陸 板件組合結構 新型 200920221602.4 200920221602.4
  67. 中華民國 板件組合結構 發明 098135144
  68. 中國大陸 進出車輛安全監測系統 新型 200920221603.9 200920221603.9
  69. 中華民國 進出車輛安全監測系統 發明 098135140 I401623
  70. 中華民國 組合式板材 新型 098204284 M365376
  71. 泰國 組合式板材 新型 0903001141
  72. 日本 組合式板材 新型 2009-4689 3153760
  73. 中國大陸 組合式板材 新型 200920096097.5 200920096097.5
  74. 澳洲 組合式板材 新型 2009100800 2009100800
  75. 美國 組合式板材 發明 12/541,143
  76. 印度 組合式板材 發明 1734/DEL/2009
  77. 中華民國 風扇葉片結構 新型 097208401 M354044
  78. 中國大陸 風扇葉片結構 新型 200820074867.1 200820074867.1
  79. 中華民國 車體用板材結構 新型 097202428 M342274
  80. 中國大陸 車體用板材結構 新型 200820074173.8 200820074173.8
  81. 中華民國 塑膠製梯結構 新型 096204868 M328498
  82. 日本 塑膠製梯結構 新型 2007-5253 3136052
  83. 中國大陸 塑膠製梯結構 新型 200720095783.1 200720095783.1
  84. 美國 塑膠製梯結構 發明 11/819,348
  85. 歐洲專利 塑膠製梯結構 發明 07012539.8
  86. 中華民國 壁板結構改良 新型 095211308 M305234
  87. 中國大陸 壁板結構改良 新型 200620027217.2 200620027217.

"建築整合型太陽光電發電設備示範獎勵辦法",最高補助一千萬元

(細項請上經濟部能源局網站查看)





    :

斗六案場

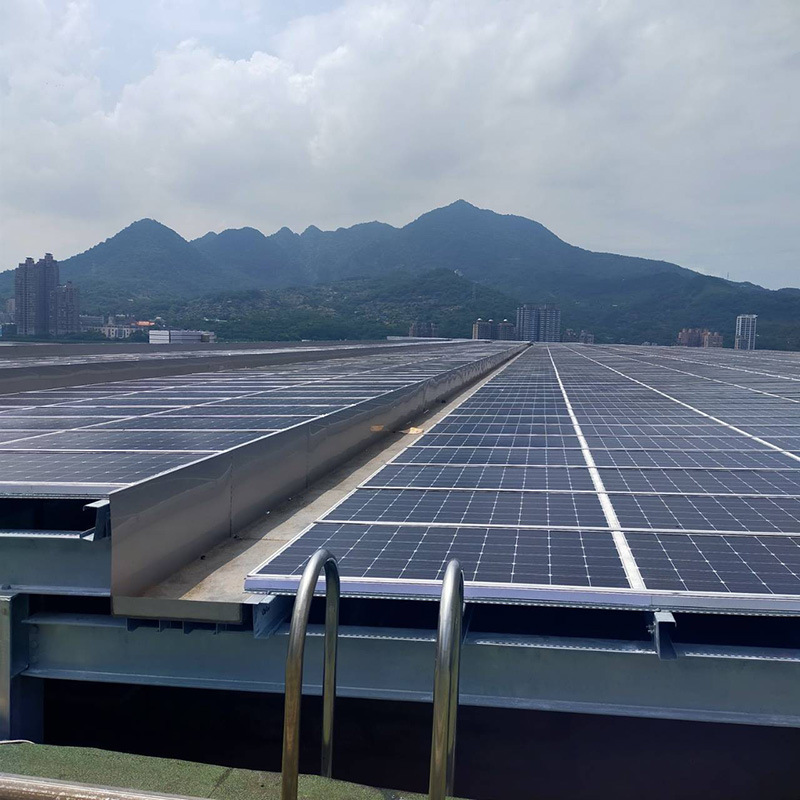

淡海頂樓停車場

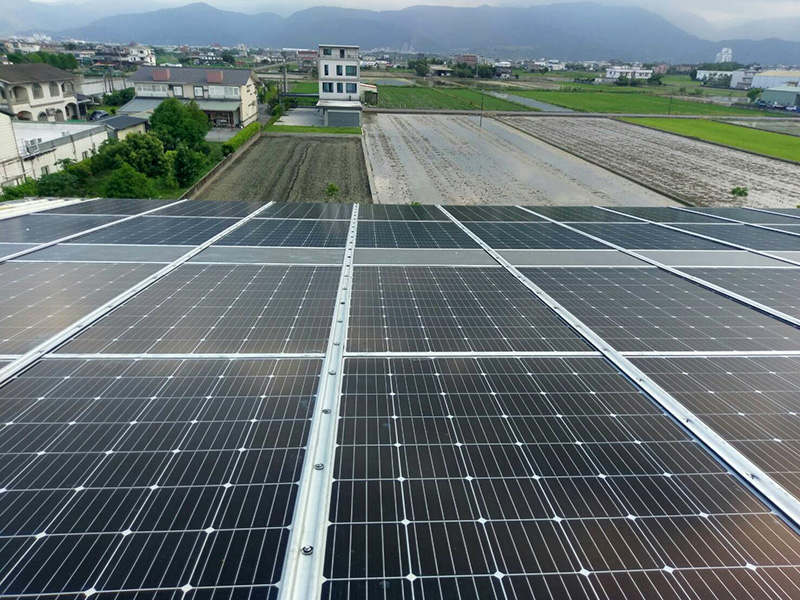

宜蘭案場

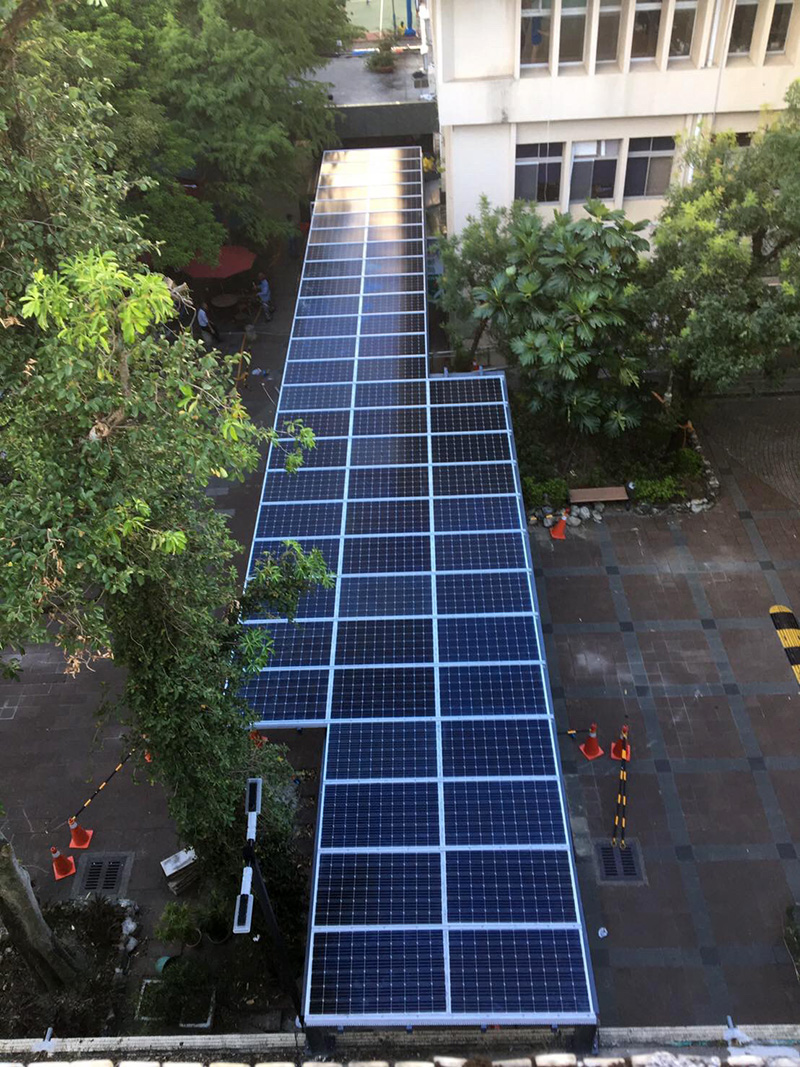

台科大風雨走廊

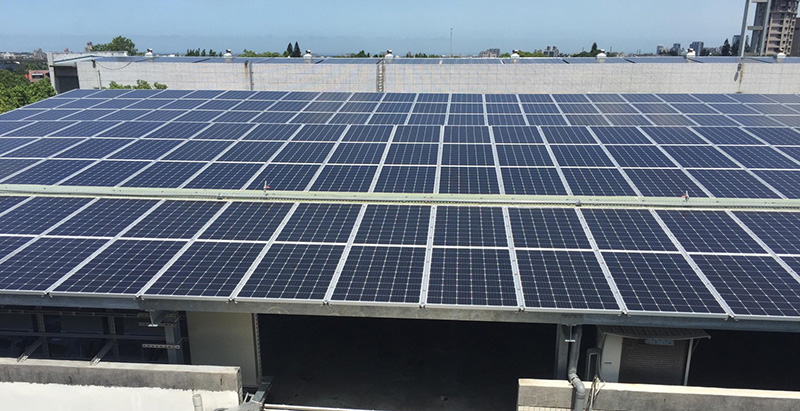

中央大學校舍屋頂

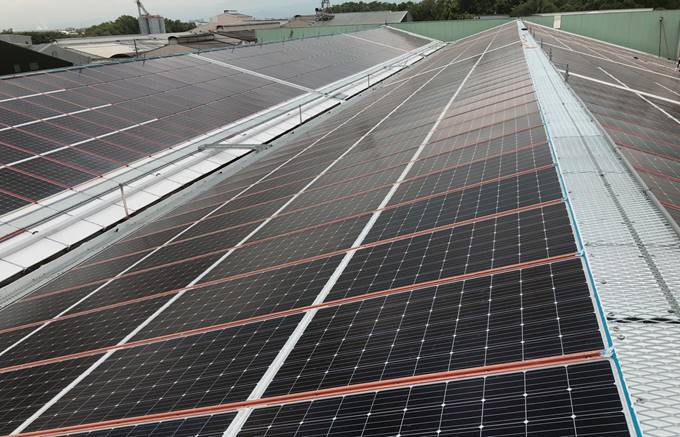

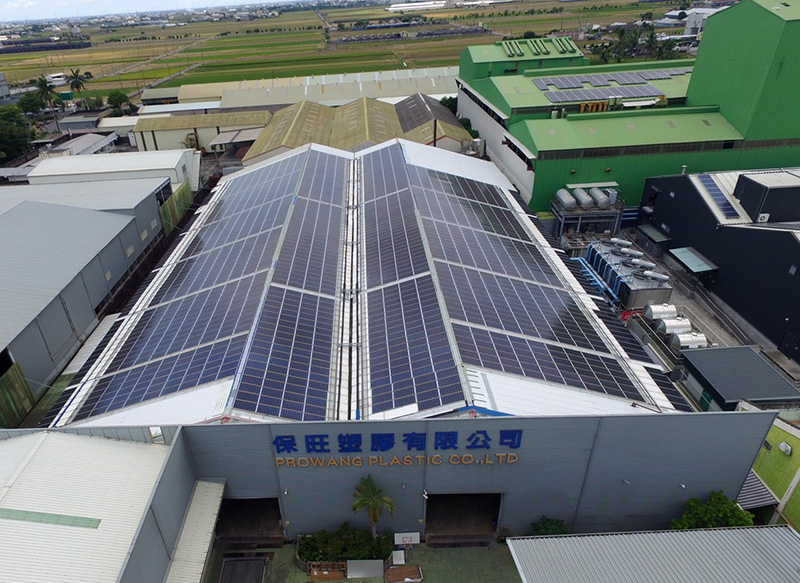

大埤工廠屋頂

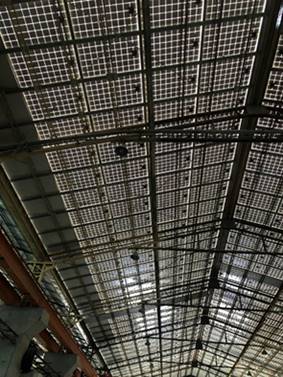

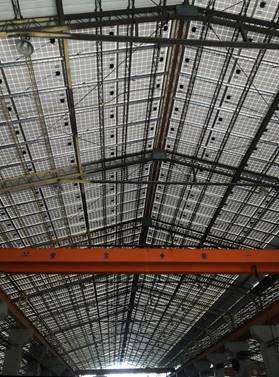

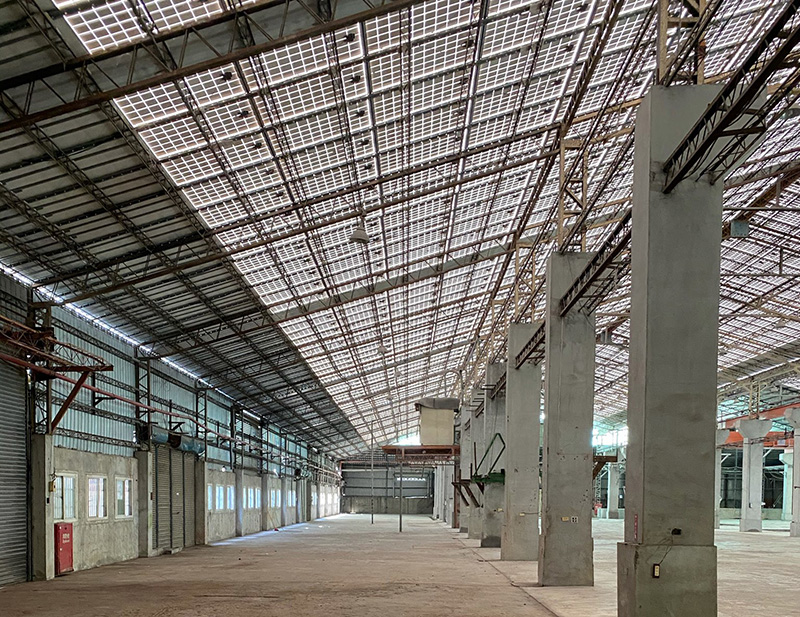

大埤工廠屋頂-內部角度1

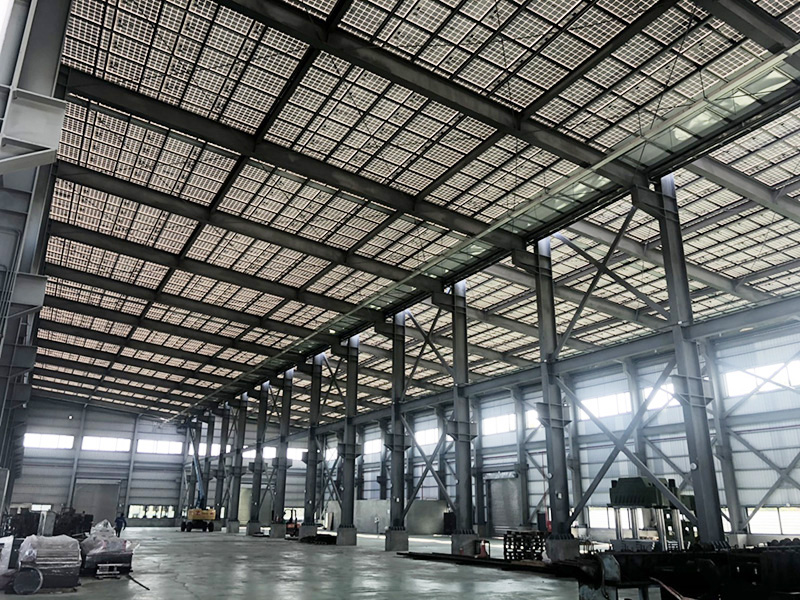

大埤工廠屋頂-內部角度2

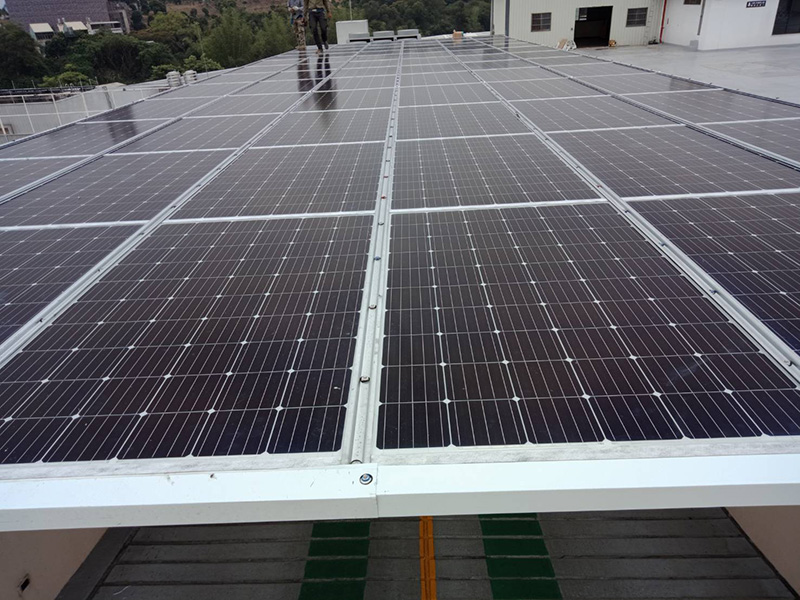

彰化-停車場車道

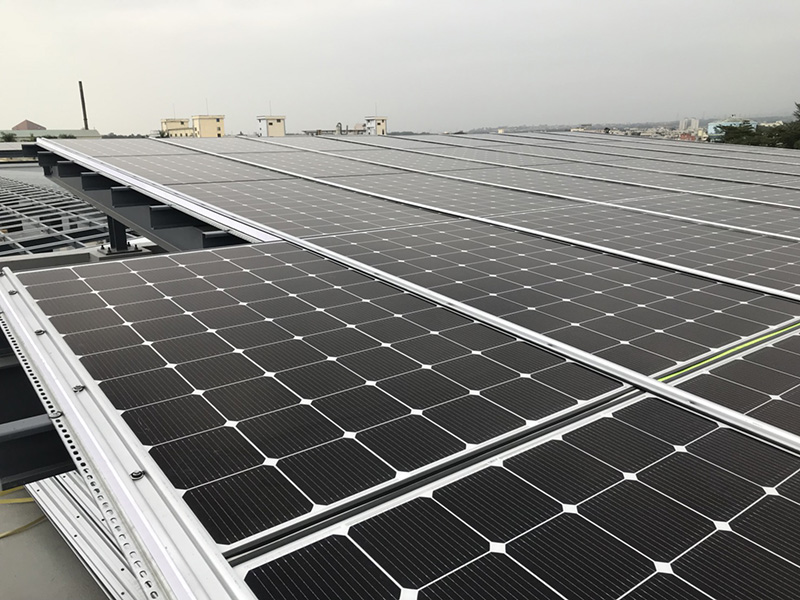

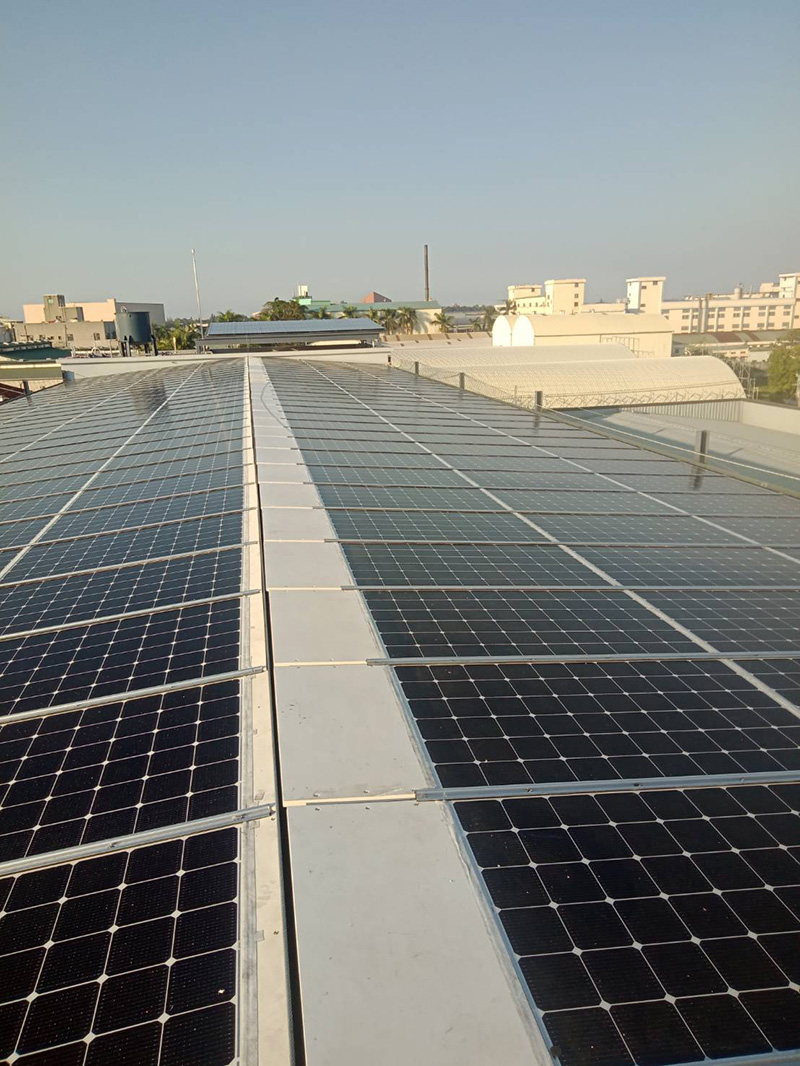

嘉義橋頭案場1

嘉義橋頭案場2

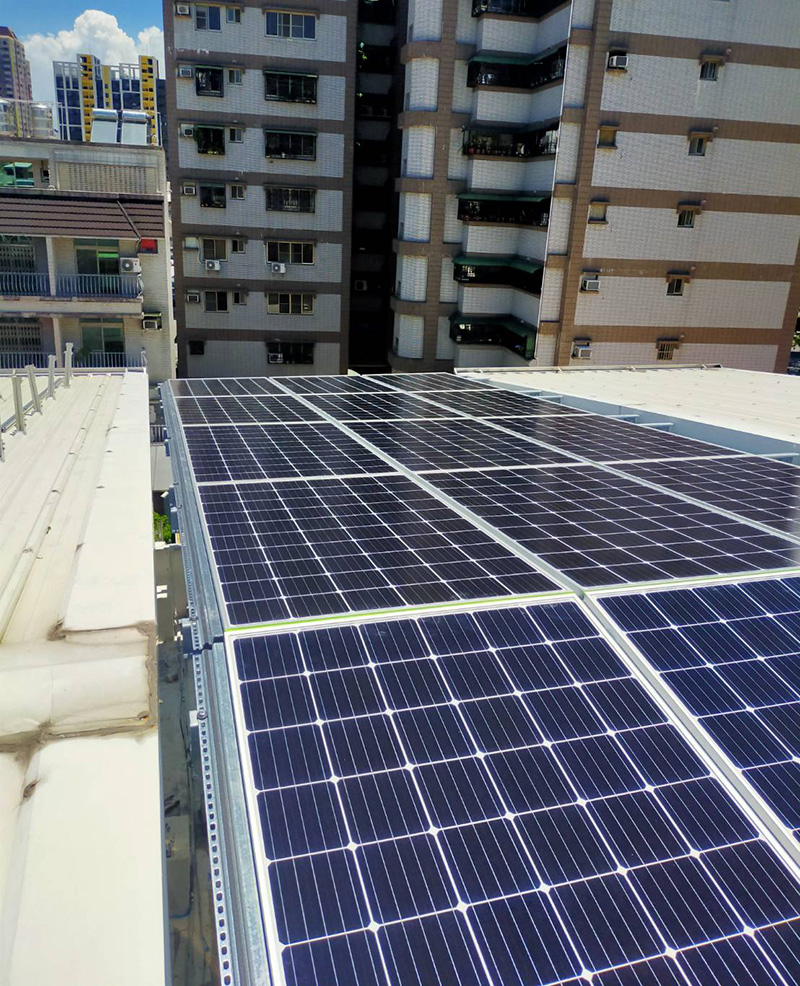

左營案場
